Tohle je náš nejprodávanější a nejkomplexnější řídící (logický) PLC modul. Pokud nevíte jaký model zvolit, tak tady chybu rozhodně neuděláte. Siemens LOGO! 8.4 12/24 RCE (6ED1052-1MD08-0BA2) využijete v celé řadě aplikací od chytré domácnosti, komerčních automatizačních projektech nebo jako školní pomůcka na škole nebo univerzitě.
Tento kompaktní modul má integrovaný displej s ovládacími tlačítky a je navržen pro napájení 12/24 V DC, díky čemu je velmi oblíbený i mezi začátečníky a studenty. Nabízí 8 digitálních vstupů (z toho 4 lze využít i jako analogové vstupy 0–10 V) a 4 reléové výstupy každý s maximálním proudem až 10 A. Díky podpoře integrovaného webového serveru a cloudového připojení můžete modul snadno spravovat a monitorovat na dálku.
Detailní popis produktu
Siemens LOGO! 8.4 12/24 RCE (6ED1052-1MD08-0BA2)
Chytrý logický modul pro domácí i firemní automatizaci
Pokud potřebujete více vstupů nebo výstupů, není problém LOGO! rozšířit o další vstupy a výstupy — můžete tak dosáhnout až 24 digitálních vstupů, 20 digitálních výstupů, 8 analogových vstupů a 8 analogových výstupů na jedno LOGO! pomocí přídavných modulů. Navíc lze propojit až 16 jednotek LOGO! přes síť. Přečtěte si více o možnostech rozšíření v našem článku o maximálním počtu vstupů a výstupů Siemens LOGO!.
Klíčové funkce
- Displej: Zobrazení stavu programu a chyb
- Ovládací tlačítka: Přímé ovládání programu (lze tak využít až 12 digitálních vstupů)
- Ethernet: Integrované rozhraní pro snadnou komunikaci a programování
- Webový server: Přístup k logickému modulu přes internet nebo WLAN
- Cloud: Podpora MQTT (AWS, Azure, Alibaba Cloud)
- Modularita: Možnost rozšíření o další moduly
Typické použití LOGO!
Díky své flexibilitě a jednoduchému nastavení je Siemens LOGO! ideální pro automatizaci těchto procesů:
- Ovládání osvětlení: Automatizace světel pro úsporu energie
- Řízení žaluzií a rolet: Komfortní stínění a zvýšení soukromí
- Zabezpečení: Integrace s bezpečnostními systémy
- Vytápění a klimatizace: Efektivní řízení teploty a úspora energií
- Zavlažování: Automatické zavlažování zahrad, skleníků či bazénů
- Průmyslová automatizace: Ovládání strojů, dopravníků a čerpadel
- Monitoring: Sledování a reportování stavu systémů
Pomocí LOGO! softwaru můžete snadno vytvářet a simulovat spínací programy na PC. Přes integrovaný Ethernet lze komunikovat až s devíti LOGO! moduly nebo systémy SIMATIC S7. Webový server vám umožní sledovat a ovládat připojená zařízení i na dálku.
Tato verze je nejnovější generací LOGO! 8.4, která nahrazuje předchozí model LOGO! 8.3 (6ED1052-1MD08-0BA1) a přináší řadu vylepšení pro ještě snadnější a efektivnější použití.
Objednací číslo: 6ED1052-1MD08-0BA2
Kompatibilní rozšiřující moduly
- LOGO! DM8 12/24R — 4DI/4DO (12/24 V DC, relé)
- LOGO! DM8 24R — 4DI/4DO (24 V AC/DC, relé)
- LOGO! DM8 24 — 4DI/4DO (24 V DC, tranzistor)
- LOGO! DM16 24R — 8DI/8DO (24 V DC, relé)
- LOGO! DM16 24 — 8DI/8DO (24 V DC, tranzistor)
- LOGO! AM2 — 2 analogové vstupy
- LOGO! AM2 RTD — 2 vstupy pro PT100/PT1000
- LOGO! AM2 AQ — 2 analogové výstupy
Doplňkové parametry
| Kategorie: | Řídící moduly Siemens LOGO! |
|---|---|
| EAN: | 4034106034474 |
| Displej: | Ano |
| Napájecí napětí: | 12 V DC, 24 V DC |
| Typ výstupu: | Relé |
| Digitálních vstupů: | 8 |
| Digitálních výstupů: | 4 |
| Analogových vstupů: | 4 |
| Model: | LOGO! 12/24 RCE |
| Objednací číslo: | 6ED1052-1MD08-0BA2 |
| Číslo výrobce: | 6ED10521MD080BA2 |
| EAN: | 4034106034474 |
| Napájecí napětí: | 12/24 V DC |
| Ochrana proti zkratu: | Ne |
| Ethernet portů (RJ45): | 1 |

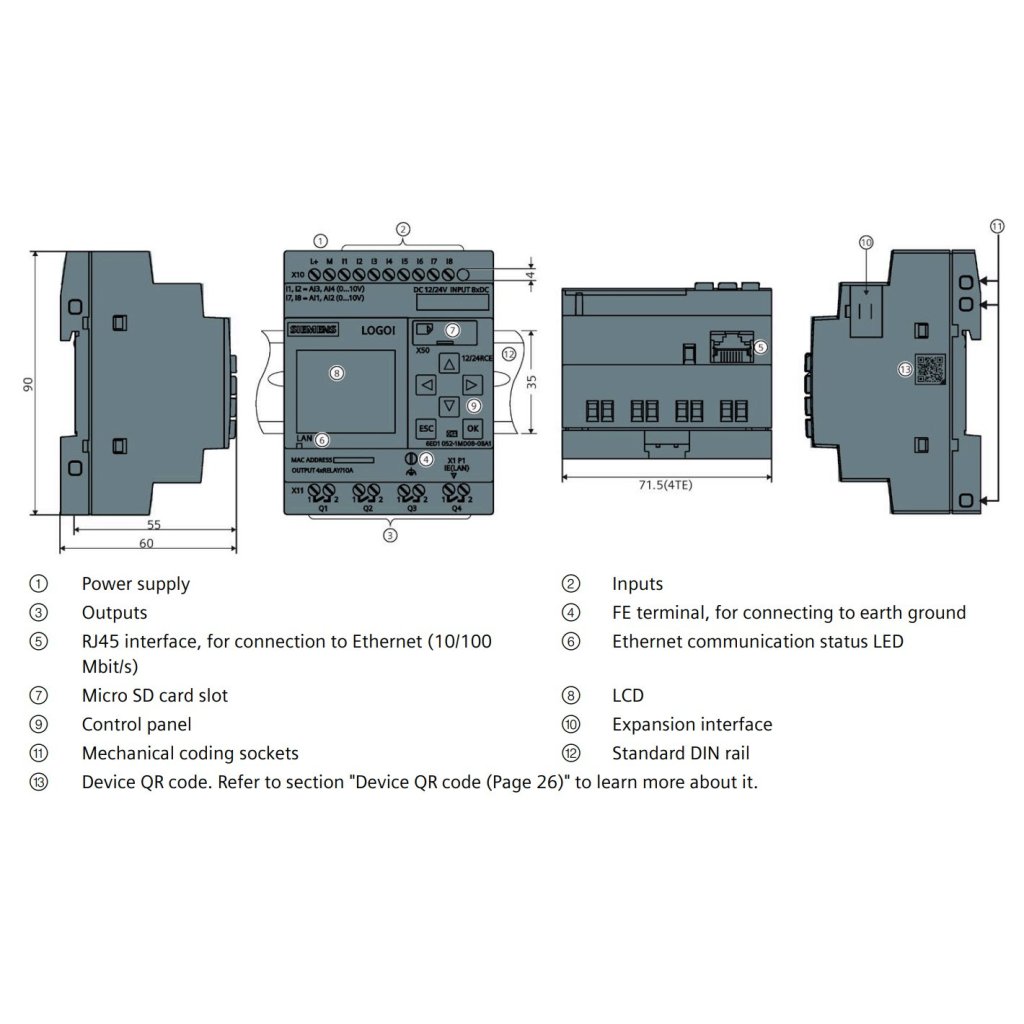

| Šířka v DIN modulech: | 4 |
| Šířka: | 71,5 mm |
| Výška: | 90 mm |
| Hloubka: | 60 mm |
| Váha: | 0,269 g |
| Spotřeba (24 V DC): | 25 mA to 90 mA |
| Logická 0 (24 V DC): | < 5 V DC; < 0.88 mA (I3 to I6); < 0.07 mA (I1, I2, I7, I8) |
| Logická 1 (24 V DC): | > 12 V DC; > 1.5 mA (I3 to I6); > 0.12 mA (I1, I2, I7, I8) |
| Maximální trvalý proud: | 10 A na relé |
| Maximální nárazový proud: | 30 A |
| Jistění: | 16 A, charakteristika B16 |
-
