Maximální počet vstupů a výstupů Siemens LOGO!
Častá otázka uživatelů Siemens LOGO! je, kolik je maximální počet vstupů a výstupů Siemens LOGO! 8.4. Pojďme se na to podívat trochu podrobněji.
Řídící jednotka
Základní nebo-li řídící jednotka Siemens LOGO! nabízí 8 digitálních vstupů a 4 digitální výstupy. To platí např. u verze LOGO! 8.4 230 RCE.
Vybrané řídící jednotky pak mají možnost použít 4 z 8 digitálních vstupů jako analogové vstupy. Asi nejrozšířenějším zástupcem této varianty je LOGO! 8.4 12/24 RCE, které umožňuje napájení jak 12 V DC, tak i 24 V DC.
Pokud zvolíme variantu s displejem, tak k 8 digitálním vstupům můžeme přičíst další 4 ovládací vstupy (šipky), které jsou součástí displeje.
Digitální vstupy
Řídící jednotka LOGO! může být rozšířena o digitální vstupy pomocí rozšiřujících modulů DM8 a DM16. Modul DM16 přidává 8 digitálních vstupů a 8 digitálních výstupů, modul DM8 pak 4 digitální vstupy a 4 digitální výstupy. Nejrozšířenějšími zástupci jsou moduly LOGO! DM8 12/24R a LOGO! DM16 24R.
Siemens LOGO! lze rozšířit maximálně o 2 moduly DM16 nebo 4 moduly DM8 - pomocí rozšiřujících modulů jsme tak schopni navýšit kapacity o 16 digitálních vstupů a 16 digitálních výstupů.
Analogové vstupy
Analogové vstupy lze rozšířit až na 8 pomocí modulů jako LOGO! AM2 nebo LOGO! AM2 RTD - oba moduly přidávají 2 analogové vstupy s podporou proudových a napěťových signálů. Celkem lze k řídící jednotce přidat maximálně 4 tyto moduly. Modul RTD slouží pro snímání teploty pomocí odporových teploměrů Pt100 a Pt1000.
Analogové výstupy
V případě potřeby rozšířit analogové výstupy slouží modul LOGO! AM2 AQ, který přidává 2 analogové výstupy. Maximálně lze přidat 4 moduly AM2 AQ.
Maximální konfigurace Siemens LOGO!
Pokud zkombinujeme všechny rozšiřující moduly Siemens LOGO! 8.4, tak se dostaneme na:
- 24 digitálních vstupů
- 20 digitálních výstupů
- 8 analogových vstupů
- 8 analogových výstupů
Samotná konfigurace by vypadala následovně:
Tím to však nekončí. Jednotlivé řídící jednotky LOGO! lze navzájem propojit prostřednictvím ethernet sítě.

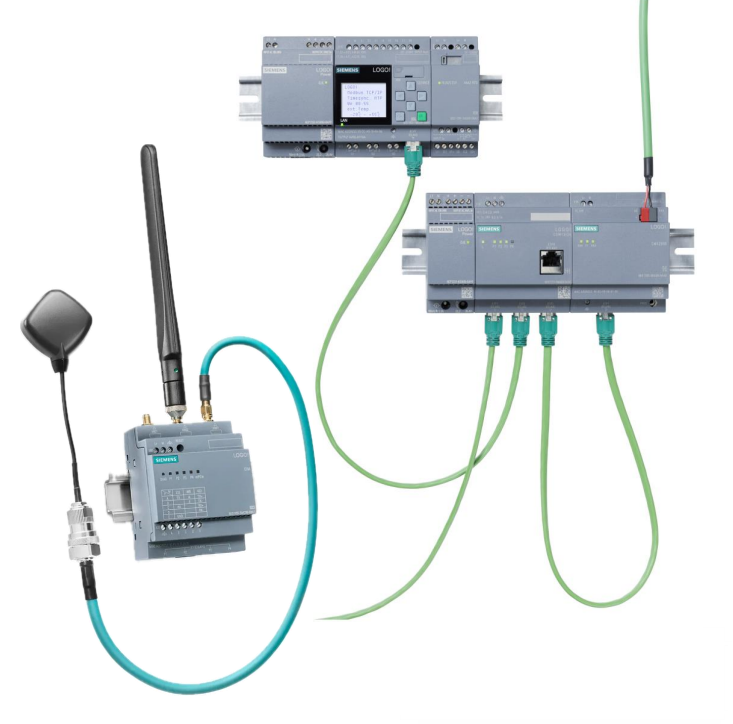

Síťové propojení více jednotek LOGO!
Jednotky LOGO! podporují síťové rozšíření přes ethernet, což umožňuje propojení více jednotek a rozšiřujících modulů. Navzájem lze propojit až 16 jednotek LOGO! nebo S7/Modbus zařízení přes síť. Celkem se tak dostaneme na konfiguraci:
- 384 digitálních vstupů
- 320 digitálních výstupů
- 128 analogových vstupů
- 128 analogových výstupů
Pokud bychom počítali i ovládací šipky displeje jako vstupy, tak máme celkový počet 448 digitálních vstupů.
Za pomoci sítě jsme tak schopni vytvořit i velmi komplexní automatizace. V drtivé většině případů však budeme schopni jednotlivé logické části našeho řešení od sebe oddělit (tj. nebude nutné mít všechny řídící jednotky LOGO! navzájem propojené) a tím pádem máme neomezený počet vstupů a výstupů.
